Zasilacz wysokiego napięcia prądu stałego 1000 V 60 A i mocy 60 kW Podstawowe parametry: Wejście AC 380 V ± 10%, częstotliwość 45 Hz-65 Hz, wyjście 1000 V 60 A, całkowita moc 60 kW; Sterowanie programem RS485, regulacja napięcia i prądu.
Zasilacz wysokiego napięcia prądu stałego 1000 V 60 A i mocy 60 kW
Podstawowe parametry: Wejście AC 380 V ± 10%, częstotliwość 45 Hz-65 Hz, wyjście 1000 V 60 A, całkowita moc 60 kW; Sterowanie programem RS485, regulacja napięcia i prądu.
| Środowisko pracy |
Wilgotność względna |
≤95%RH, bez kondensacji |
| wysokość |
W przypadku wysokości 2000 m i większych należy rozważyć zmniejszenie wartości znamionowych |
|
| metoda chłodzenia |
wymuszone chłodzenie powietrzem |
|
| Temperatura pracy |
-25℃~+55℃, obniżenie wartości znamionowych do użytku powyżej +55℃ |
|
| wejście komunikacyjne |
Zakres napięcia wejściowego |
260 V~530 V AC, 3L+PE |
| Zakres częstotliwości |
45 Hz ~ 65 Hz |
|
| Współczynnik mocy |
≥0,99 |
|
| Efektywność |
>95% |
|
| THD |
≤ 5% |
|
| Wyjście prądu stałego |
moc wyjściowa |
60kW |
| zakres napięcia |
50 Vdc ~ 1000 Vdc, z krokiem regulacji napięcia 0,1 Vdc |
|
| Ograniczenie prądu wyjściowego |
Płynna regulacja 0,6 ~ 60A |
|
| bieżące udostępnianie |
Stopień niewyważenia <±5% |
|
| dokładność regulacji napięcia |
<±0,5% |
|
| dokładność stabilności prądu |
≤±1% |
|
| monitor |
metoda komunikacji |
Magistrala CAN (RS485 lub 232) |
| Alarm i ochrona |
Zabezpieczenie przed nadmiernym/podnapięciowym napięciem |
Automatyczne zabezpieczenie przed wyłączeniem, automatycznie wznawia pracę po normalnym wejściu |
| Zabezpieczenie przeciwprzepięciowe wyjścia |
Urządzenie automatycznie wyłącza się i blokuje, co wymaga ponownego włączenia zasilania, aby wznowić działanie |
|
| Zabezpieczenie nadprądowe i zwarciowe |
Urządzenie automatycznie wyłącza się i blokuje, co wymaga ponownego włączenia zasilania, aby wznowić działanie |
|
| ochrona przed przegrzaniem |
Automatyczne zabezpieczenie przed wyłączeniem, automatyczne wznowienie pracy po powrocie temperatury do normy |
|
| Stabilność produktu |
Średni czas między awariami (MTBF) |
ponad 500 000 godzin |
| Ogólne wymiary |
rozmiar |
Wysokość: 264 mm * Szerokość: 430 mm * Długość: 560 mm |

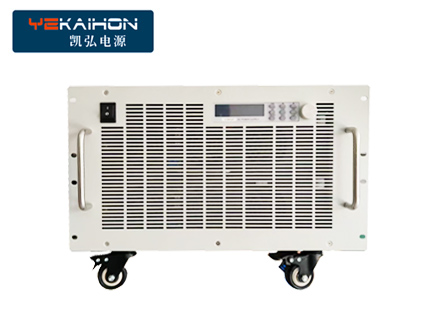

Zasilacz wysokiego napięcia prądu stałego 1000 V 60 A i mocy 60 kW
Instrukcje użytkowania
Ten typ profesjonalnego zasilacza zwykle charakteryzuje się wysoką integracją i inteligencją, a proces działania jest ogólnie następujący:
Prace przygotowawcze: Okablowanie i kontrola
●Okablowanie wejściowe: Podłącz zasilacz do odpowiedniej przemysłowej sieci energetycznej (np. prądu przemiennego 380 V ± 10% prądu trójfazowego).
●Okablowanie wyjściowe: Użyj dedykowanego kabla, który może przenosić prąd o natężeniu 60 A lub większym, aby niezawodnie podłączyć zacisk wyjściowy zasilania do urządzenia obciążającego. Upewnij się, że połączenia dodatnie i ujemne są prawidłowe i bezpieczne, aby zapobiec przegrzaniu spowodowanemu słabym kontaktem.
●Uziemienie: Zacisk uziemienia ochronnego zasilacza musi być dobrze uziemiony, aby zapewnić bezpieczeństwo użytkowania.
Włączanie i ustawianie parametrów: dwie główne metody
●Działanie lokalne: Ustaw żądane napięcie wyjściowe (0-1000 V) i prąd wyjściowy (0-60 A) bezpośrednio za pomocą ekranu dotykowego, przycisków i pokręteł na panelu zasilania. Możesz wybrać tryb stałego napięcia (CV) lub prądu stałego (CC), a moc będzie automatycznie przełączana, aby utrzymać ustawioną wartość.
● Praca zdalna/programowalna: poprzez interfejsy komunikacyjne na płycie montażowej zasilania (takie jak RS485, RS232, Ethernet itp.). CAN）， Podłącz do komputera lub sterownika PLC (programowalny sterownik logiczny). W górnym oprogramowaniu komputera możesz:
Do złożonego programowania używaj standardowych poleceń, takich jak SCPI i ModBus. Dostosuj wyjściowe przebiegi napięcia/prądu (takie jak fale krokowe, fale impulsowe), aby symulować rzeczywiste warunki pracy. Bezproblemowa integracja z zautomatyzowanymi systemami testującymi.
Uruchomienie wyjścia i monitorowania
●Po potwierdzeniu, że wszystkie ustawienia parametrów są prawidłowe, należy nacisnąć przycisk „Wyjście” lub „Uruchom”, aby uruchomić zasilacz.
●Monitorowanie w czasie rzeczywistym napięcia, prądu, mocy i innych danych za pomocą wyświetlaczy panelowych lub oprogramowania komputerowego. Wiele zasilaczy posiada funkcję rejestracji danych, co ułatwia późniejszą analizę.
Bezpieczne wyłączenie
●Po zakończeniu testowania lub produkcji najpierw zatrzymaj wyjście, a następnie wyłącz wyłącznik zasilania.
●Ściśle przestrzegaj zasady odcinania najpierw zasilania, a później odłączania przewodów i nie używaj prądu elektrycznego.
Podstawowe zalety i środki ostrożności
●Wydajny i stabilny: Dzięki zastosowaniu zaawansowanych technologii, takich jak IGBT, wydajność przy pełnym obciążeniu może osiągnąć ponad 95% i może działać stabilnie przez długi czas. Wysoka dokładność napięcia/prądu wyjściowego (stabilne napięcie <± 0,5%, stabilny prąd ≤± 1%).
● Bogate funkcje: wyposażone w wiele zabezpieczeń, takich jak przepięcie, przetężenie, przegrzanie i zwarcie; Obsługa równoległej rozbudowy wielu urządzeń w celu uzyskania wyższego prądu; Niektóre modele z najwyższej półki posiadają funkcje dwukierunkowe, które mogą oddawać energię elektryczną do sieci, oszczędzając energię i zmniejszając jej zużycie.
●Uwagi:
Profesjonalna obsługa: Urządzenie musi być obsługiwane przez przeszkolonych specjalistów.
Wymagania środowiskowe: Należy zwrócić uwagę na wymagania dotyczące temperatury, wilgotności i wysokości pracy sprzętu, aby zapewnić dobrą wentylację i odprowadzanie ciepła.
Dopasowanie sprzętu: Upewnij się, że napięcie, prąd i moc obciążanego sprzętu mieszczą się w zakresie zasilania i zachowaj pewien margines.
