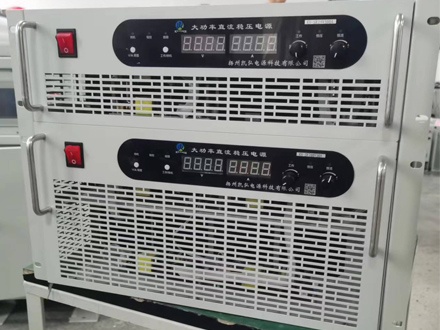

Zasilacz wysokiego napięciajest specjalnym urządzeniem zasilającym, które przekształca wejściową energię elektryczną na wyjście DC lub AC tysiące woltów na dziesiątki tysięcy woltów. Charakteryzuje się wieloetapowymi modułami transformatora i prostowników, systemami sterowania sprzężeniem zwrotnym w pętli zamkniętej, struktur izolacji wysokiego napięcia i obwodami ochrony. Jest szeroko stosowany w precyzyjnych dziedzinach, takich jak obrazowanie medyczne, testy przemysłowe i instrumenty badań naukowych. Fluktuacje napięcia wyjściowego bezpośrednio wpływają na dokładność wydajności i działanie bezpieczeństwo urządzeń końcowych.
Czynniki wpływające na stabilność napięcia wyjściowegozasilacz wysokiego napięciamoże być spowodowane awarią obwodu wewnętrznego. Nieprawidłowa odpowiedź pętli kontroli sprzężenia zwrotnego jest powszechnym źródłem awarii. Dryf starzenia lub temperatury elementów rezystora w sieci próbkowania napięcia i sieci dzielnicy napięcia prowadzi do zniekształcenia faktycznego wykrywania wartości wyjściowej. Charakterystyka dryfu temperatury napięcia odniesienia wzmacniacza błędu może zniszczyć równowagę regulacji zamkniętej pętli. Charakterystyka przewodzenia urządzeń przełączających energię, takich jak degradowanie IGBT lub MOSFET, powodując pulsowanie wejściowe energii pierwotnej. Częściowe rozładowanie między warstwami uzwojenia transformatora o wysokiej częstotliwości spowoduje oscylację wtórnej wydajności.
Kolejnym czynnikiem wpływającym na stabilność są czynniki środowiskowe. Przestrzenne zakłócenia elektromagnetyczne atakuje routing obwodu kontrolnego, zwłaszcza czułej ścieżki sygnału modulacji szerokości impulsu. Drastyczne zmiany temperatury i wilgotności powodują kondensację na powierzchni składników wysokiego napięcia, indukując częściowe rozładowanie lub dryf parametrów izolacji. Zmokanie urządzeń energetycznych spowodowanych złym rozpraszaniem ciepła zmieni charakterystykę przełączania i wydajność modułu mocy.
Jak to utrzymać? Najpierw wykonaj test bez obciążenia, aby odróżnić awarię korpusu zasilacza od wpływu obciążenia, a następnie stopniowo podejdź do faktycznego stanu pracy, symulując obciążenie. Oscyloskop monitoruje tętnienie wyjściowe w celu określenia stanu obwodu filtra, a obrazowanie termiczne podczerwieni może zlokalizować nieprawidłowe punkty grzewcze. Regularna konserwacja powinna koncentrować się na wykryciu wartości odporności na izolację komponentów wysokiego napięcia, integralności połączeń lutowniczych urządzeń zasilających i stanu pracy wentylatora chłodzącego.
